服务热线
400 920 5548
吉祥体育官方入口:
微机控制，人机交互，专测固体在允许电压下不导电的材料（漆、树脂、云母、塑料、陶瓷等）工频击穿电压、强度及耐压，实现自动化绝缘介电性能检测。
绝缘耐电压击穿测试仪是用于评定固体与液体在允许电压下不导电的材料电气强度的常用设备。BDJC-50KV以计算机控制为核心，通过人机对话方式完成对绝缘介质材料的工频电压击穿试验与工频耐压试验，可用于测定材料的击穿电压、击穿强度与耐电压等参数。
绝缘材料在电气设备中承担隔离电位、约束电流的作用，其电气强度必然的联系到设备能否安全运作。判断一种在允许电压下不导电的材料能否在给定电压下长期工作，常用的手段就是电压击穿试验与耐压试验。前者通过逐步升高电压，测定材料发生击穿时的电压值；后者在规定电压下保持一段时间，观察材料是不是被击穿，或出没出现异常泄漏电流。
BDJC-50KV绝缘耐电压击穿测试仪采用计算机控制，通过人机对话方式完成对绝缘介质材料的工频电压击穿试验和工频耐压试验。仪器适用于固体在允许电压下不导电的材料的测试，如绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等，也适用于绝缘油等液体在允许电压下不导电的材料在工频电压下的击穿电压、击穿强度和耐电压测定。
仪器在材料研发、来料检验、成品抽检和失效分析等环节都有使用场景。对生产企业而言，通过击穿试验可以核对产品批次的一致性，发现工艺波动带来的隐患；对科研与教学单位而言，能借助它研究材料配方、厚度、工艺与电气强度之间的关系。测试结果按统一方法取得之后，不同实验室之间的数据比对才有意义。
与单纯的耐压测试相比，该型号兼顾了固体与液体两类试样的测试需求，通过更换电极与油浴装置完成切换，在实验室空间和预算有限的情况下，能够大大减少设备种类，让测试流程相对集中。试验过程由软件管理，电压、电流、时间等参数可在界面中设定与记录，这为后续的数据整理和报告输出提供了便利。
电介质在电场作用下会发生极化、电导和损耗等过程。当外加电场强度超过材料所能承受的程度时，材料内部会突然失去绝缘能力，形成贯穿性的导电通道，此现状称为击穿。发生击穿时对应的电压叫做击穿电压，对应的电场强度称为击穿强度，也常称为电气强度。
击穿电压与试样的厚度、电极形状、电压施加方式、升压速率以及环境条件都有关系。因此，单看击穿电压数值并不足以比较不同厚度的材料，工程上通常把击穿电压除以试样厚度，得到以kV/mm为单位的击穿强度，用它来表征材料自身的耐电特性。
材料的击穿形式按机理划分，主要有电击穿、热击穿和电化学击穿等。电击穿通常发生在电压上升较快、维持的时间较短的条件下，由电场直接把材料中的束缚电荷拉出，形成导电通道，其数值与温度关系较小，与材料本身的结构关系较大。热击穿则是在电压持续作用时，介质损耗产生的热量来不及散出，材料局部温度上升，电导随之增大，损耗进一步上升，形成积累效应，直到材料丧失绝缘能力。电化学击穿与长期电老化、局部放电、水分和杂质等因素相关，往往在长时间运行后出现。
了解这些机理，有助于理解为什么同一材料在不同升压速率、不一样的温度或不同介质环境下，测得的结果会存在一定的差异。也正因如此，电压击穿试验对试验条件的规定往往比较细致，包括电极尺寸、升压方式、试样预处理和介质选择等，都需要按相应标准执行。
对于液体在允许电压下不导电的材料，击穿还与油中水分、纤维、气泡和颗粒污染物紧密关联。油中一旦存在水分或导电颗粒，在电场作用下会沿电场方向排列，形成桥路，使击穿电压显而易见地下降。因此，绝缘油击穿试验常常既用于检验新油质量，也用于判断运行设备中油的状态。
击穿电压，是指试样在试验条件下发生击穿时所施加的电压值，通常以kV为单位。它反映的是该试样在该条件下的耐压能力，与厚度和电极形式有关。
击穿强度，又称电气强度，是指击穿电压与试样击穿点厚度之比，单位为kV/mm。用它来比较不同厚度材料的耐电性能更为合理。
耐电压，是指在规定电压下保持规定时间，试样不被击穿的能力。耐压试验的特点是电压恒定、时间明确，用于检验材料或产品在持续电压作用下的可靠性。
泄漏电流，是指施加电压后通过试样或绝缘结构的微小电流。当试样受潮、含有导电杂质或存在缺陷时，泄漏电流会上升；泄漏电流的异常变化往往是绝缘劣化的早期信号。
升压速率，是指单位时间内电压升高的幅度，常以kV/s表示。升压速率偏快时，材料内部的热量来不及积累，多测到偏高的击穿值；升压速率偏慢时，热效应和电化学效应有更多时间发挥作用，结果可能偏低。因此，同一组对比试验应使用一致的升压速率。
击穿场强与电压波形、频率也有关系。工频条件下的击穿特性与直流、冲击条件下的情形并不相同，因此试验方法需与所依据的标准相匹配。上述术语在试验报告和数据解读中会反复出现，明确其含义有助于减少误判。
BDJC-50KV采用计算机控制，由控制单元按设定程序驱动升压装置，把工频电压施加到置于电极之间的试样上。系统实时采集施加电压与回路电流，当电压或电流达到设定的判断条件时，判定试样发生击穿，随即切断升压回路，并通过放电系统释放残余电荷。
整个试验过程可以概括为几个环节：设定试验方式与试验方法，选择升压速率、耐压时间、终止电压等参数；装夹试样，使电极与试样接触良好；启动试验，升压装置按设定速率升高电压；采集单元连续记录电压与电流；达到击穿判断条件后停止升压并自动放电；软件保存数据，供查询、导出和打印报告。
在判断方式上，仪器同时参考电压与电流两个维度。电压判断依据是升压过程中电压出现突降或无法继续升高；电流判断依据是回路电流大于设定阈值。两者结合，可以覆盖不一样的击穿表现，减少单一判据带来的漏判或误判。对某些击穿瞬间电流变化不明显的试样，电压判断更为可靠；而对击穿时刻电压波动较小的情形，电流判断能够给大家提供补充。
试验介质的选择也会影响结果解读。空气介质便于装夹和观察，但空气本身的击穿电压相比来说较低，试样表面附近的气隙可能先于材料内部发生放电，带来沿面闪络；绝缘油介质能抑制表面闪络和局部放电，更适合测量材料本体的击穿强度。该型号标配方便拆装的油浴装置，可在空气与绝缘油之间切换，为不同测试需求提供条件。
该型号支持交流与直流两类试验，并按升压方式分为匀速升压、梯度升压和耐压试验三种，可根据试样特点和研究目的进行选择。
匀速升压方式下，电压按设定的恒定速率从零开始升高，直到试样击穿。这种方式操作直接，适合批量试样的对比测试，也便于在同等条件下比较不同配方或不同工艺的样品。使用时需注意各试样之间保持相同的升压速率，否则数据缺乏可比性。
梯度升压方式下，电压按一定台阶逐级提高，每级电压保持规定时间后再升到下一级。这种方式更接近材料在实际运行中承受逐级电压应力的情形，也便于观察试样在各级电压下的泄漏电流变化。对需要观察劣化过程、判断起始放电电压的试验，梯度升压能提供更细致的信息。
耐压试验方式下，把电压升到规定值并保持设定时间，观察试样是否被击穿或出现异常电流。这种方式的重点是考察材料在持续电压作用下的稳定性，常用于产品出厂检验和绝缘结构的例行试验。
直流试验与交流试验在应力形式和结果含义上不一样。直流条件下介质内部的电场分布与工频条件存在差别，对某些材料而言测得的击穿值也会不同。选择试验方式时，应以所依据的标准和实际工况为准，不宜仅凭数值高低作判断。仪器允许在软件中灵活选择交流或直流，并针对击穿电压、耐压试验、梯度试验分别设定参数，方便不同项目调用。
该型号的测试方法可满足多项固体与液体在允许电压下不导电的材料试验标准，覆盖工频电压击穿、耐电压和介电强度等测试需求。
固体执行标准方面，主要是根据GB1408-2016《固体在允许电压下不导电的材料电气强度试验方法》，用于测定固体在允许电压下不导电的材料在工频电压下的电气强度。
液体执行标准方面，主要是根据GB/T 507-2002《绝缘油击穿电压测定法》，用于测定绝缘油的击穿电压。
•GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压的测定方法
按统一标准做试验，有助于使不同批次、不同实验室的数据具备可比性。实际选用时，应先确认所依据的标准对电极形状、升压速率、试样预处理和击穿判断的要求，再在软件中选择对应的试验方法与参数，尽可能的避免凭经验随意设定。
该型号在设计上围绕采集稳定、操作安全和数据可管理三个方面展开，主要特征如下。
在采集与控制方面，中央处理单元负责信号采集与逻辑运算，为电压、电流数据的稳定性提供基础；控制程序用于协调升压、采集、判断与放电等动作，使试验流程保持连贯。升压装置采用无触点元件匀速升压，减少了机械调压方式中常见的触点磨损和调压抖动问题，电压上升过程相对平顺。
在操作方式方面，仪器支持无线控制与有线控制两种模式，无线方式下人机可以分离，操作人员不必紧邻高压区域就可以完成试验，这在某些特定的程度上拉开了人与高压部分的距离，对人员安全防护有帮助。无线与有线可依现场条件选用，兼顾了灵活性与可靠性。
在抗干扰方面，仪器采用双向电压电流干扰抑制技术，用于削弱击穿时刻电流突变对回路与通讯的干扰，降低因干扰造成失控或通讯端口受损的可能。软件带有自检功能与预警提示功能，并采用电流电压双向判断，在电压判据之外增加了电流维度的参考，使击穿判断的依据更为充分。
在防护设计方面，仪器内设漏电防护网，具备电弧自动卸压能力，并配置熔断保护器与漏电保护器。当出现过流或过载时，熔断器可及时切断相应回路，保护仪器控制部分与高压部分；熔断器更换方便，便于现场处理。除上述设计外，仪器还设置了多项电气与软件层面的保护，具体项目已在性能参数一节列出。
在数据管理方面，试验结果可自动筛选并有选择地保留，数据支持长期储存；软件支持无线云端协议上传，并可由第三方进行编辑。为满足数据采集的要求，仪器预留了标准通讯接口，上位机系统可采用OPC、DA、UA、Webservice、Webapi等方式对接；硬件通讯接口支持TCP/IP及相应电子协议，物理接口支持COM、TCP、UDP、GPRS、编程口、USB等多种链路。系统提供中间数据库与标准数据对接能力，可用于长期保存试验数据，并支持远程维护与报警，便于售后响应。
在适用介质方面，仪器既可用于固体试样测试，也可用在液态物体试样测试，切换时通过更换电极和油浴装置实现，减少了为两类测试分别配置设备的需要。

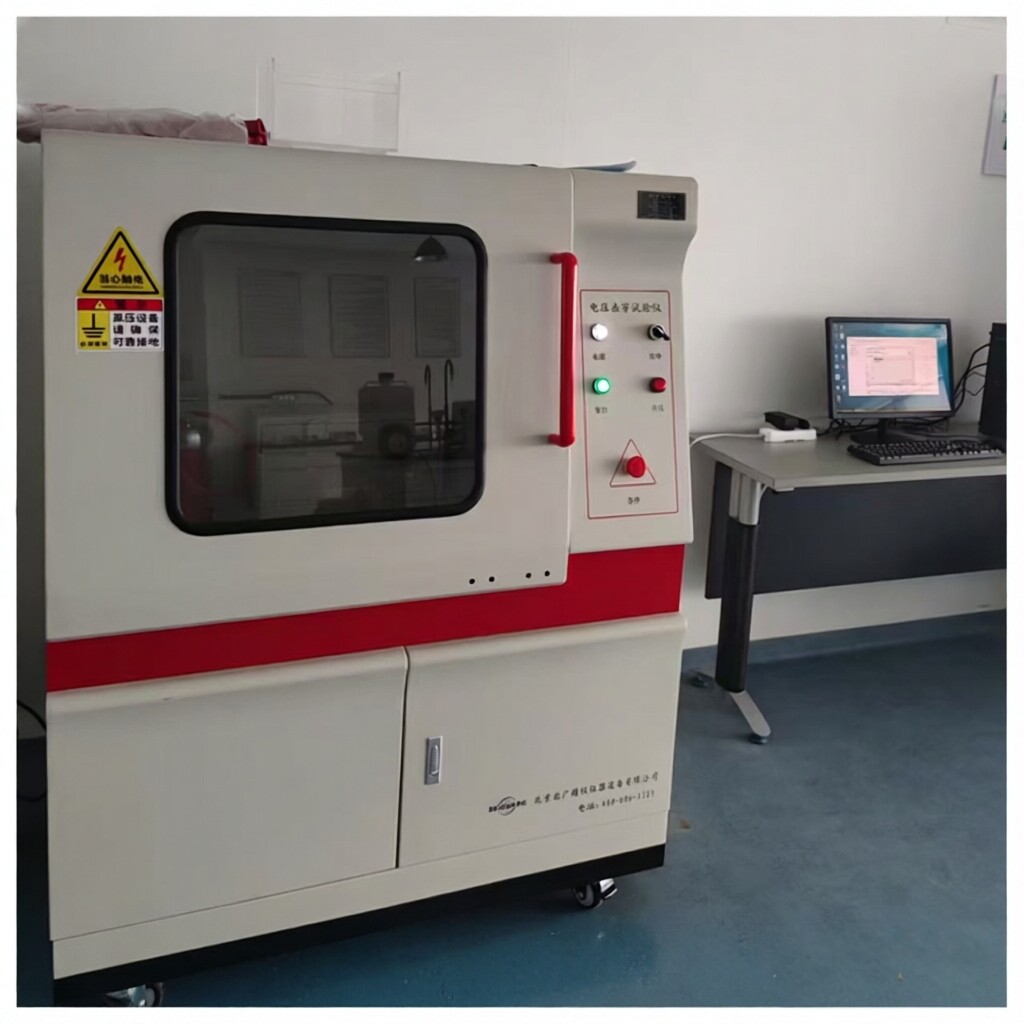

BDJC-50KV检测系统由试验主机、高压发生器、升压与调压部分、控制与采集部分、放电系统和配套电极和油浴装置等构成。各部分分工明确，协同完成从升压到判断、从放电到记录的完整流程。
高压变压器是产生试验电压的核心部件，其变比与容量决定了可输出的电压范围和承载能力。升压调压器配合控制单元，按设定速率平滑升高电压。电压传感器与电流传感器分别采集施加电压和回路电流，为击穿判断提供相关依据。控制模块负责逻辑运算与动作执行，采集模块负责把模拟量转换为可供软件处理的数据。放电系统在试验结束后释放试样和高压回路上的残余电荷，降低人员接触时的风险。
控制系统采用工业级可编程控制器，运行稳定，便于与上位机软件配合。中央处理单元承担数据处理任务，远程蓝牙模块支持无线操作。系统故障报警部分在检测到异常时给出提示，漏电保护系统则在漏电异常时执行保护动作。上述部件共同构成了仪器的电气与逻辑基础。
在机械结构上，电极支架用于固定电极并保持间距，试验油箱用于盛放绝缘油并在液体试样测试时提供介质环境。油浴装置采用方便拆装的设计，便于在空气与绝缘油两种介质之间切换，也便于试验后的清洗与维护。
从系统角度看，电气部分决定电压能否稳定输出与准确采集，机械部分决定电极与试样能否可靠接触，软件部分决定试验能否按设定流程执行并留下完整记录。三者状态良好，测试数据才更具备参考价值。因此日常使用中，既要关注电气参数，也要关注电极和支架的机械状态。
电极的形状和尺寸对击穿试验结果有直接影响，不同标准、不一样的材料往往需要配套不同的电极。该型号提供多种电极供选择，覆盖固体与液体、板材与线材、常规与微型试样等测试情形。
固体材料测试中，常用的是圆柱形或球形电极。电极与试样接触面的平整度和边缘的倒圆处理会影响电场分布，边缘过于尖锐时易发生局部放电，导致测得值偏低。因此电极使用前应检查接触面有无划痕、氧化和附着物，必要时按相应标准的要求做清洁或修整。
液体材料测试中，使用液体电极并配合试验油箱。电极间距、油面高度、静置时间等都会影响击穿电压。例如油中气泡需要静置一段时间才能逸出，若静置不足，测得的击穿电压可能偏低。相关操作细节应按GB/T 507-2002等标准执行。
线材、管材等异形试样则需要专用的线材电极或管材电极，以便把电场比较集中地施加到被测部位。对尺寸较小或形状特殊的试样，可选用微型电极，以适配较小的有效面积。电极更换后，建议先做一次空载或标准试样核对，确认装夹与间距无误后再进行正式试验。
电气层面的保护包括超压保护、试验过流保护、试验短路保护、试验漏电保护、独立接地保护和零电压复位保护。超压保护用于限制异常高压；过流与短路保护用于在回路电流大于允许范围时切断输出；漏电保护用于检测漏电异常；独立接地保护为高压回路提供较为可靠的参考地与泄放通路；零电压复位保护则避免在非零状态下重新接通造成冲击。
操作与流程层面的保护包括安全试验门保护、试验结束放电保护、跳闸后电压自动回零以及设备故障报警保护。安全试验门保护用于在防护门未关闭时阻止高压输出；试验结束放电保护用于及时释放残余电荷；跳闸后电压自动回零让回路回到安全状态；故障报警在内设检测到异常时给出提示，便于立即处理。软件层面还设有误操作保护，用于减少因参数设置不当或操作顺序有误带来的风险。
需要说明的是，装置本身的安全设计是降低风险的辅助手段，并不能替代规范的操作习惯。试验区域宜设置明显的警示标识，非操作人员不宜进入；试验过程中人体应远离高压部分，不随意触碰电极与连线；试验结束后应确认放电完成再接触试样。将设备保护与操作规范结合，才能把风险控制在较低水平。
软件平台方面，采用视窗窗口操作平台，界面布局直观，操作路径清晰，便于操作人员较快上手。曲线显示方面，在试验过程中可以动态显示试验曲线，电压与电流随时间的变化可以直观呈现，便于观察试样从升压到击穿的整个过程。
数据导出方面，试验结果能导入EXCEL表格，便于后续统计与作图。实验报告方面，可以人为设置报告名称，并对实验报告进行打印，满足留档和报送的需要。
试验方式方面，能够准确的通过需求对直流试验和交流试验进行灵活选择。试验方法方面，可以依据需求自行选择击穿电压、耐压试验、梯度试验。参数设置方面，能够准确的通过不同的试验方式及试验方法，灵活设置所需的不同参数值。试样设置方面，可以对不同标准的试样参数灵活设置。
人员管理方面，软件支持设置用户名及密码，不同的操作员登录后进行各自的试验，记录互不影响，便于实验室进行责任划分与数据追溯。标准选择方面，软件含有不同标准，可依据需求自行选择，避免每次试验都手工录入参数。连续操作方面，连续试验时可以直接在软件里结束当前试验，随即进行二次试验，提高了批量测试的效率。
数据管理方面，软件支持试验结果自动筛选与选择性保留，并支持无线云端协议上传，方便数据汇总与共享。系统提供中间数据库与标准数据对接能力，可用于长期保存试验数据。对需要进行数据采集和系统对接的项目，仪器可向上位机系统开放相应接口，通讯方式与物理接口已在性能特点一节中说明，便于把试验数据纳入实验室的整体数据管理流程。
在固体材料方面，适用对象包括绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等。这些材料大范围的使用在电机电器、电子器件、电缆和电工装备中，其电气强度关系到整机的绝缘配合和运行可靠性。
在液体材料方面，适用于绝缘油等介质的击穿电压测定，常用于变压器油、电缆油等的质量检验与运作时的状态判断。对绝缘油而言，击穿电压是反映油中水分和杂质含量的敏感指标之一，定期测试有助于掌握油品状态。
在应用领域上，该仪器可用于科研院所的在允许电压下不导电的材料电气强度研究、大专院校的材料与电气专业实验教学、计量与质检部门的产品检验、电力与电工行业的绝缘件评估，以及电缆、化工、电子、新能源等行业的产品研制和质量控制。
具体到行业场景，电机电器行业用它检验匝间绝缘、槽绝缘和绝缘结构件的耐电能力；电线电缆行业用它评估电缆纸、绝缘层和护套材料的击穿强度；电容器行业用它检验薄膜和电容器纸的击穿电压；化工与新材料行业借助它研究树脂、复合材料和绝缘漆的配方与工艺对电气强度的影响；电力行业则把它用于绝缘油和固体绝缘件的例行检测。凡需评价材料或绝缘结构耐电性能的场合，都可以用它获取击穿电压、击穿强度或耐电压数据。
样品制备上，宜把固体材料加工成厚度均匀的片状试样，表面平整、无油污、无杂质和明显缺陷，尺寸与所选电极相匹配。厚度需要用合适量具测量并记录，因为击穿强度由击穿电压除以厚度得到。试样边缘宜光滑，避免毛刺和尖锐缺口，以免局部电场集中导致提前击穿。若材料表面不平整，可通过修整或调整夹持方式，使试样与电极接触良好。
预处理上，部分材料需按标准规定进行状态调节，使试样温湿度与环境趋于一致。对容易吸湿的材料，控制环境湿度特别的重要。液体试样则应按规定静置，让气泡逸出、水分和杂质沉降。
装夹试样时，把试样放在两电极之间，调整电极使接触均匀、受力适度。夹持力过大会使软质材料产生形变、厚度变化，影响结果；夹持力过小则接触不良，容易在接触面产生放电。装夹完成后，检查电极与试样之间是不是有明显气隙，必要时更换试样或调整方式。
开展试验前，先按标准或项目要求设定试验方式、试验方法、升压速率、耐压时间、终止电压和击穿判断条件，并录入试样信息。启动试验后，观察电压与电流曲线的变化，关注出没出现异常泄漏电流或电压停滞。达到击穿判断条件后，仪器停止升压并自动放电，此时应等待放电完成再接触试样。
测量完成后，对同一样品可重复测量若干次，观察数据的重复性。若条件允许，可用已知击穿强度的材料作比对，检查系统的偏差水平。若数据波动较大，应检查试样状态、电极清洁度、接触情况和接地状态，排除干扰后再复测，并如实记录试验条件，便于事后追溯。
升压速率方面，速率偏快时热量积累不足，测得的击穿电压往往偏高；速率偏慢时热效应和电化学效应有更多时间发挥作用，结果可能偏低。同一组对比试验应使用一致的升压速率，否则数据难以比较。
试样厚度方面，厚度增加时击穿电压通常上升，但击穿强度不一定同步上升，有时反而下降，这与厚试样内部缺陷概率增大、散热条件变差有关。因此厚度差别较大的试样，不宜直接比较击穿电压。
电极形状与接触方面，电极面积、边缘倒圆程度和接触压力都会影响电场分布。边缘尖锐或存在气隙时易发生局部放电，使测得值偏低。电极表面若有划痕、氧化或污物，也会影响结果。
温度与湿度方面，温度上升会加剧热击穿倾向，对许多材料来说击穿强度随温度上升而下降。湿度方面，材料吸湿后水分进入内部，电导率上升，局部放电更易发生，击穿电压随之下降。对极性材料和多孔材料，湿度的影响更为明显。
介质环境方面，空气介质下试样表面附近的气隙可能先放电，导致沿面闪络，使结果偏低；绝缘油介质能抑制表面闪络，更接近材料本体的情况。油中水分、纤维和气泡则是液体试样测量中需要控制的干扰源。
材料自身方面，分子结构、极性、结晶度、孔隙率以及杂质和缺陷都会影响电气强度。导电杂质会增加漏导并诱发局部放电，孔隙和裂纹会造成电场集中，工艺不均匀则使同批试样的数据离散度增大。此外，试验场地的接地状态、周围电磁环境和仪器是否充分预热，也会对结果产生一定影响。把这一些因素纳入记录和控制，数据的解释才更可靠。
试验过程中，操作人员应遵守试验规程，先确认试样装夹到位、防护门关闭，再启动升压。升压期间不宜离开操作位置，应关注电压与电流的变化，若出现异常响声、异味或放电迹象，应立即使回路停止并放电，查明原因后再继续。试验结束后，等待放电完成、电压回零后再处理试样。
环境条件对结果有一定影响。温度、湿度变化较大时，材料的状态随即改变，数据的可比性下降。对湿度敏感的材料，宜在受控环境中测试；对液体试样，宜控制油温与静置时间。若试验室条件有限，也应在记录中注明当时的环境条件，便于后续分析。
日常使用中，还应保持试验区域整洁，工具与试样摆放有序，避免杂物靠近高压部分。无线控制模式下，应确认通讯状态正常；有线控制模式下，应检查线缆有无破损，连接是否牢固。不同操作人员之间宜做好交接，说明当前试验的设置与进度，避免因误操作造成数据混乱。
高压部分应定期检查绝缘件表面有无积尘、受潮和放电痕迹，连线有无松动或老化。发现异常应立即处理，不宜带病运行。熔断保护器和漏电保护器是安全链上的部件，其状态应纳入检查内容，更换时应选用规格相符的元件。
电极与电极支架的状态直接影响测量结果，应按时进行检查接触面的平整度、边缘状态和间距准确性。若电极受到碰撞，或作为按时进行检查，建议核对电极间距和安装牢固程度，必要时更换或修整。油箱使用后应清洗并干燥，避免残留油液和水分影响下次试验。
软件与数据方面，建议定期备份试验数据，避免因存储介质故障造成记录丢失。软件升级或接口调整前，宜先备份原有配置。对需要纳入数据管理系统的用户，可与供应方确认通讯接口与协议的一致性，确保数据能够顺利对接。
升压异常或无法升压时，常见原因包括电源或接地不满足规定的要求、高压回路接触不良、防护门或安全联锁未到位、保护动作后未复位。可先确认电源与接地，检查连线与门控状态，按提示复位后重试。
击穿判断出现偏差时，可能是判断条件设置不当、升压速率与标准不符、接线松动或传感器异常。可复核参数设置，检查接线与传感器状态，必要时用标准试样核对系统。
泄漏电流偏大时，常见原因包括试样受潮、表面污染、电极接触不良或环境湿度偏高。可重新处理试样并清洁电极，改善环境条件后复测。
油中试验结果偏低时，可能是油中气泡未逸出、水分或纤维污染、静置时间不足。可延长静置时间，必要时过滤或更换油样后重新测量。
读数重复性差时，应检查试样厚度是否均匀、夹持力是否一致、电极是否洁净、支架是否松动。对软质材料，夹持力偏大会造成形变，此时应适当减小夹持力，保证接触良好而不挤压试样。
若上述排查仍不能处理问题，建议联系具备条件的机构进行检修与校准，避免因仪器状态问题影响数据的可用性。需要说明的是，高压设备的检修应由具备相应能力的人员进行，非专业人员不宜自行拆开高压部分。
介质与配套方面，若测试对象包含绝缘油等液体材料，需要配套试验油箱与液体电极；若对象包括线材、管材或尺寸较小的试样，则需要相应形式的电极。选择前宜把常用试样类型和尺寸列出，再对照可选电极清单确认适配情况。
功能与数据方面，可结合试验方式的需求，确认要不要用梯度升压、直流试验等功能；若试验数据需要纳入实验室管理系统，应提前确认通讯接口与协议的支持情况。人员管理、标准选择等功能在多班次或多操作员的实验室中作用较为显著，可作为选型参考。
使用方面，建议建立试验记录，记录试样厚度、试验方式、升压速率、环境温湿度和试验日期等信息，便于数据比对与追溯。对关键项目，宜定期用标准试样或比对试验检查系统状态。仪器使用一定周期后，应按计划检查电极状态、保护功能与接地情况，保证测量结果的一致性和可比性。把仪器状态、试样状态和试验条件都控制好，击穿电压与击穿强度的数据才更有参考价值。
答：适用于固体在允许电压下不导电的材料，如绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等，也适用于绝缘油等液体在允许电压下不导电的材料的击穿电压测定。
答：支持交流与直流两类试验，并按升压方式分为匀速升压、梯度升压和耐压试验三种，可根据标准与试验目的选择。
答：可以。升压速度为0.1kV-5.0kV/s，可自由设定，同一组对比试验应使用一致的速率。
答：仪器采用电压与电流双向判断，并可依据高电压判断、漏电流判断等方式确认击穿，达到设定条件后停止升压并自动放电。
答：无线控制能轻松实现人机分离，操作人员不必紧邻高压区域就可以完成试验，有助于拉开人与高压部分的距离，同时兼顾使用的灵活性。
答：试验结果可自动筛选并有选择地保留，支持长期储存；软件支持把结果导入EXCEL表格，并可设置报告名称后打印；同时支持无线云端协议上传及标准数据接口对接。
答：主要受升压速率、试样厚度、电极形状与接触、温度湿度、介质环境和材料自身结构和杂质等因素影响，保持条件一致并如实记录，数据才更具可比性。
答：应按规程进行装夹和升压，试验中远离高压部分，试验结束后确认放电完成再接触试样，并按要求检查电极、接地和保护功能的状态。
在材料电性能检测中，与绝缘耐电压击穿测试仪配套使用的，通常还有若干类设备。介电常数介质损耗试验仪用于测量材料的介电常数与介质损耗角正切；体积表面电阻测定仪、体积表面电阻率测定仪用于测量体积电阻率与表面电阻率；导体电阻率测定仪、半导体电阻率测定仪分别面向导体和半导体材料的电阻率测试；工频介电常数测试仪用于工频条件下的介电常数与介质损耗测量；耐电弧试验仪用于耐电弧性能测试；高压漏电起痕试验仪与耐电痕化指数测定仪用于评估材料的漏电痕迹与电痕化性能；滑动摩擦磨损试验仪用于测试摩擦力与摩擦系数。
上述设备与绝缘耐电压击穿测试仪一起，构成较为完整的材料电性能检验测试方案。实际配置时，可根据研究或检验项目的需要，按材料的类型和关注指标选择相应设备，并注意各设备在试样制备、环境条件和数据记录上的一致性，以便把不同项目的测试结果放在同一条件下比较。
了解其测试原理、性能参数、适用材料和使用维护要求，有助于在科研、教学与生产检测中取得稳定、可比的测试数据。选型与使用时，可结合自己的电压范围、试样类型和精度要求，选择正真适合的机型与配套装置，并注意样品制备、环境条件和按时进行检查等环节。把仪器状态、试样状态和试验条件都控制好，电气强度的测量结果才更有参考价值。
